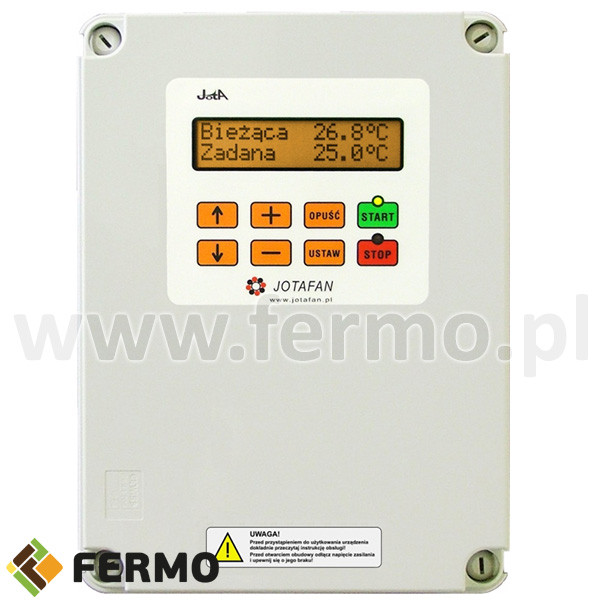

Dwusekcyjny regulator BITERMO-2S-485-LCD 3A typu załącz-wyłącz

Opis

Dwusekcyjny sterownik mikroklimatu stosowany w budynkach przemysłowych i inwentarskich, działa na zasadzie załącz/wyłącz. Do regulatora można przyłączyć urządzenia schładzające (np. wentylatory) i nagrzewające (np. nagrzewnice). Sterownik temperatury posiada funkcję przewietrzania pomieszczenia.

Urządzenie sterujące BITERMO-2S-485-LCD reguluje mikroklimat na podstawie pomiaru temperatury lub temperatury i wilgotności w pomieszczeniu. Sterownik w zależności od potrzeby włącza urządzenia nagrzewające lub schładzające. Odbywa się to na podstawie odczytu temperatury z czujnika. Do regulatora można podłączyć 4 czujniki temperatury (w komplecie jest dołączony jeden czujnik).

Sterownik posiada wyjścia napięciowe i przekaźnikowe. Regulator ma wbudowane 2 sekcje sterowania, wszystkie mogą działać jako nagrzewające i schładzające. Sekcja pierwsza odpowiada za regulację mocy wentylatorów lub nagrzewnic o łącznym natężeniu prądu nie przekraczającym 3A. W tej sekcji sterownik reguluje pracę urządzeń od zadanego minimum do maksimum, w zależności od temperatury w pomieszczeniu. Druga sekcja również odpowiada za włączanie i wyłączanie podłączonych urządzeń.

Dane techniczne:

Napięcie zasilania	230V, 50Hz
Klasa ochrony przeciwporażeniowej	I
Typ regulacji obu sekcji	dwupołożeniowa (załącz/wyłącz)
Rodzaj wyjścia sterującego sekcji pierwszej	łącznik elektroniczny
Największy ciągły prąd obciążenia sekcji pierwszej	0.5 A
Rodzaj wyjścia sterującego sekcji drugiej	zestyki przekaźnika
Maksymalny prąd obciążenia zestyków przekaźnika sekcji drugiej	3 A (przy 230V, 50Hz)
Minimalny prąd załączenia sekcji drugiej	10 mA
Tryb wyjścia komunikacji szeregowej	RS-485
Wyłącznik zasilania	BRAK (regulator jest przeznaczony do ciągłej pracy i w celu całkowitego wyłączenia zasilania należy go wyposażyć w zewnętrzny wyłącznik zasilania o przerwie minimum 3mm w każdym z biegunów)
Bezpiecznik w obwodzie zasilania sekcji drugiej	wkładka topikowa aparatowa, ceramiczna 3.15A, 250V o zdolności łączeniowej co najmniej 1500A
Największe napięcie robocze przekaźnika alarmowego	24V, DC
Największy prąd obciążenia przekaźnika alarmowego	200 mA
Wartość rezystora w obwodzie zestyku COM przekaźnika alarmowego	8,2Ω
Temperatura otoczenia regulatora podczas pracy	5°C ÷ 40°C
Wilgotność względna otoczenia	10 ÷ 90 % (bez kondensacji)
Zakres nastaw i pomiaru temperatury	-5°C ÷ +50°C
Rozdzielczość nastawy i pomiaru temperatury	0.1°C
Dokładność pomiaru temperatury	±0.5°C (w zakresie temperatur +10 ÷ +50°C)
Rozdzielczość nastaw wilgotności względnej	1%
Dokładność pomiaru wilgotności względnej	±2% (w zakresie nominalnej wilgotności względnej otoczenia)
Pobór mocy przez regulator (bez dołączonych odbiorników)	max. 2.3 VA
Stopień szczelności obudowy	IP 55
Wymiary obudowy (wys. x szer. x grub., z uwzgl. przepustów)	160 x 200 x 85 mm
Wymagania sprzętowe: przewód do czujnika temperatury	4 x min. 0.35 mm2 w ekranie (max. 100 mb)
